تركيب السخان الكهربائي PTC

تركيب السخان الكهربائي PTC

1,مظهر المنتج

يرجى الرجوع إلى النموذج والرسومات الرقمية ثلاثية الأبعاد للحصول على أبعاد مفصلة ومواقع ثقوب التركيب.

2,موضع ثابت للسخان الكهربائي PTC

ملاحظة: يجب أن يضمن موضع التثبيت عدم وجود فقاعات هواء داخل السخان الكهربائي PTC.

3 ، اتصال دائرة المبرد

ملحوظة: إذا كان تدفق سائل التبريد ضئيلًا أو معدومًا ، فقد يتسبب ذلك في تلف دائم للسخان الكهربائي PTC.

4,الربط الكهربائي

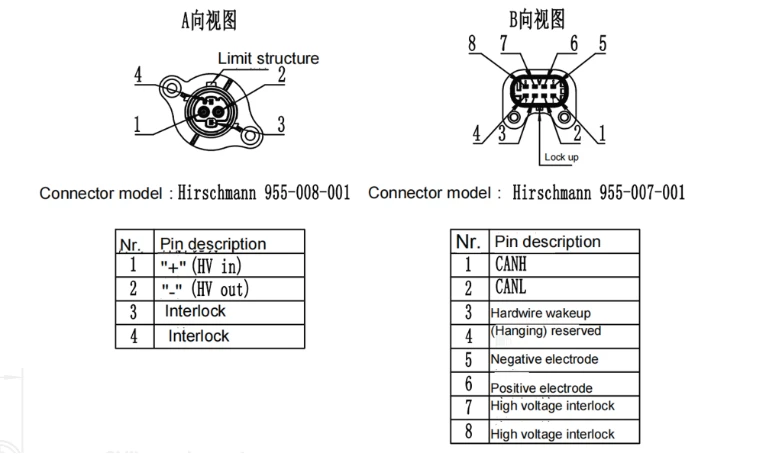

يوجد أدناه تعريف دبوس للموصل ، يتوافق عرض الاتجاه A مع موصل الجهد العالي ، ويتوافق عرض الاتجاه B مع موصل الجهد المنخفض.

يوجد أدناه رسم تخطيطي لموقع مسمار التأريض.

6 براغي تأريض ، الحد الأقصى لعزم الدوران 10.5 نيوتن متر ، يجب أن يتم تأريض العميل عند تركيب السخان الكهربائي PTC.

تحذير: يجب فصل الطاقة الكهربائية قبل تركيب أو إزالة السخان الكهربائي PTC!

متطلبات النظام الكهربائي للمركبة:

① يجب التأكد من صحة قطبية مصدر الطاقة عالي الجهد ، ولديه وظائف حماية من الجهد الزائد والجهد المنخفض

② يجب تثبيت فتيل تيار مستمر عالي الجهد على جانب السيارة لحماية ماس كهربائى

③ تحتاج السيارة بأكملها إلى تثبيت كاشف عزل لاكتشاف التسرب

④ خط الجهد العالي لديه وظيفة التعشيق
