التحكم في درجة الحرارة صمام ثلاثي الاتجاه لـ BTMS
تم تصميم صمام الخلط/التحويل ثلاثي الاتجاهات هذا لتحقيق الإدارة الحرارية الدقيقة في أنظمة الإدارة الحرارية للبطارية (BTMS). فهو يضمن درجة حرارة البطارية المثالية عن طريق التحكم الدقيق في تدفق سائل التبريد بين دوائر التسخين والتبريد. ويتميز بتصميم صغير الحجم ومقاوم للتسرب-وحجم داخلي منخفض وتوافق مع المبردات الشائعة، مما يعزز كفاءة النظام وموثوقيته. مثالي للسيارات الكهربائية وأنظمة تخزين الطاقة، هذا الصمام القوي يدعم عمر البطارية الطويل والسلامة والأداء. إنه عنصر حاسم لتحقيق التنظيم الحراري الفائق في التطبيقات المكهربة الحديثة.
الوصف
إذا كنت تبحث عن صمام ثلاثي الاتجاه للتحكم في درجة الحرارة لـ btms، فمرحبًا بكم في بيع المنتج من مصنعنا بالجملة. باعتبارها واحدة من أبرز الشركات المصنعة والموردين في الصين، سوف نقدم لك أفضل الخدمات والتسليم السريع. الآن، تحقق من عرض الأسعار مع البائع لدينا.

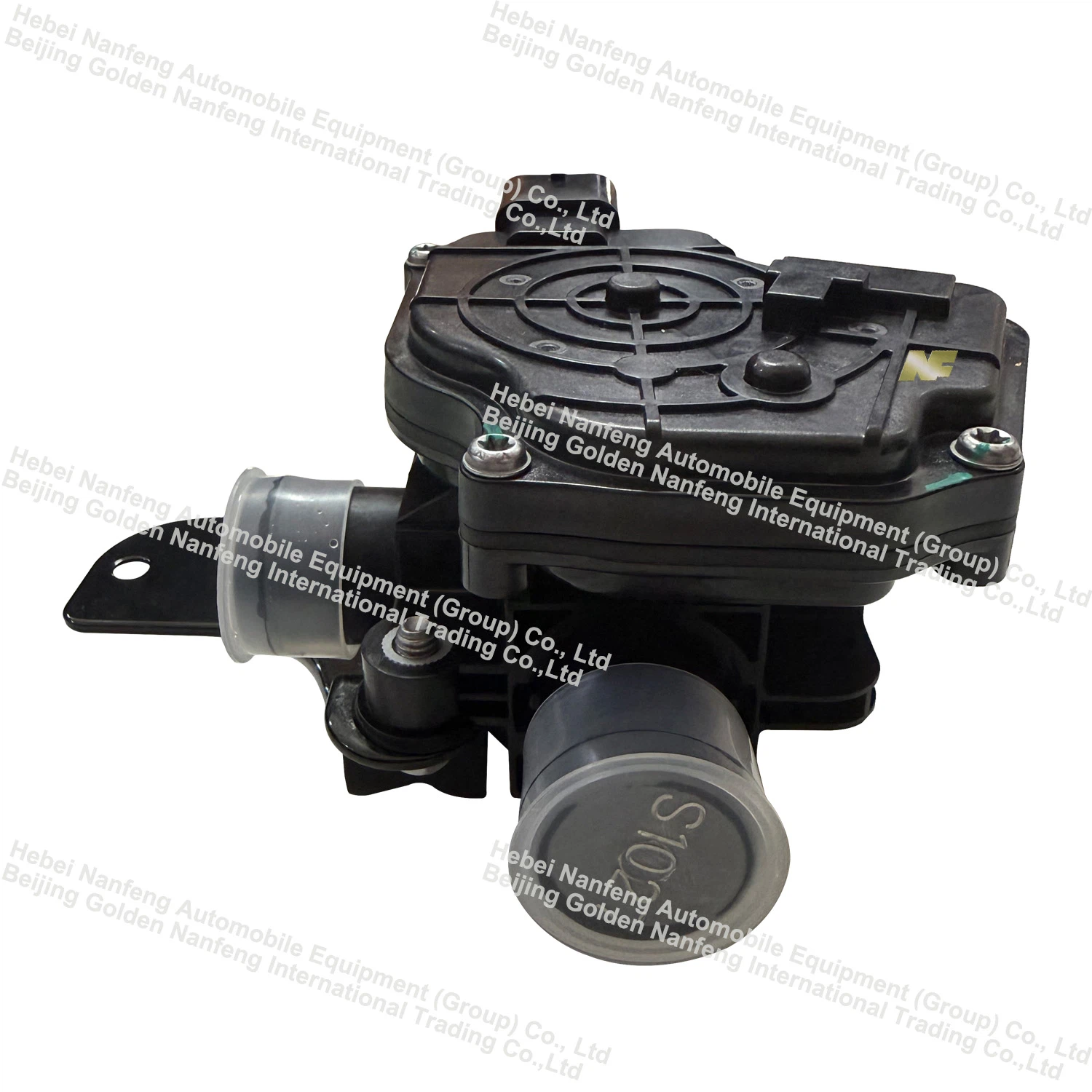

التحكم في درجة الحرارة صمام ثلاثي الاتجاه لـ BTMS
وصف المنتجات
| تسرب صمام المياه الداخلي | أقل من أو يساوي 20 مل/دقيقة (اختبار الماء)، فرق ضغط 30 كيلو باسكال |
| صمام تسرب المياه الخارجي | أقل من أو يساوي 5 مل/دقيقة (اختبار الغاز)، 340 كيلو باسكال (قياس الضغط) |
| وضع تبديل وقت الاستجابة | <10s |
| طريقة التحكم | لين |
| جهد التشغيل القياسي | 24V |
| نطاق جهد التشغيل | 20V~30V |
| عمر | 300,000 دورة تبديل |
يتم تشغيل الصمام بواسطة محرك أو ملف كهرومغناطيسي. من خلال تغيير موضع قلب الصمام، فإنه يتحكم بدقة في اتجاه التدفق وتوزيع تدفق السائل (المبرد أو المبرد). إنه المحرك الأساسي لنظام الإدارة الحرارية للمركبة لتحقيق عملية متعددة - ذات كفاءة عالية -.
مبدأ عمل المنتجات
مبدأ العمل
الوظيفة الأساسية:تحويل التدفق أو الدمج. يحتوي على مدخل واحد ومخرجين (منافذ A، B) أو مدخلين ومخرج واحد.
طرق التحكم:
نوع التنظيم النسبي:يتم تشغيله بشكل نموذجي بواسطة محرك متدرج، ويمكنه ضبط زاوية قلب الصمام بدقة وبشكل مستمر، وبالتالي تنظيم نسبة التدفق إلى المنفذ A والمنفذ B (على سبيل المثال، من 100:0 إلى 0:100).
تشغيل/إيقاف نوع التبديل:عادةً ما يتم تشغيل قلب الصمام بواسطة ملف كهرومغناطيسي، ويحتوي على موقعين أو ثلاثة مواقع ثابتة فقط (على سبيل المثال، كل A، كل B، أو نصف A/نصف B)، يستخدم لتبديل المسار.
تركيب المنتجات
يظهر مخطط موقع التثبيت أدناه (زوايا التثبيت المسموح بها)
متطلبات الاتصال مع السيارة:
★يوصى بتركيب وسادات مطاطية لامتصاص الصدمات-في الجزء السفلي من فتحتي تثبيت التوصيل M6، بصلابة HA70~80.
الوظيفة الأساسية
يتم استخدام الصمام الكهربائي ثلاثي الاتجاه- بشكل أساسي في دائرة سائل التبريد لتوزيع الحرارة بشكل دقيق.
توزيع حرارة البطارية والمقصورة: في فصل الشتاء، يقوم بتوزيع الحرارة الناتجة عن PTC أو المضخة الحرارية ديناميكيًا على حزمة البطارية (للتدفئة) وقلب سخان المقصورة (للتدفئة) حسب الحاجة.
تحديد مصدر الحرارة: في المركبات الهجينة/المدى -الممتدة، يتم تحديد ما إذا كانت الحرارة تأتي من الحرارة المهدرة للمحرك، أو سخان PTC، أو المضخة الحرارية.
اختيار مسار التبريد: يقوم بتوجيه الحرارة من البطارية أو نظام التشغيل الكهربائي الذي يحتاج إلى التبريد إلى المبرد ذي درجة الحرارة المنخفضة- أو المبرد المقترن بنظام تكييف الهواء.
تشبيه بسيط: مثل محول الصنبور القابل للتعديل، فإنه يحدد ما إذا كان الماء الساخن يتدفق إلى الحمام أو المطبخ، وكم يجب توزيعه على كل منهما.
اتجاهات تكنولوجيا المنتجات
التكامل العالي: متكامل مع مضخات المياه الإلكترونية وأجهزة الاستشعار وما إلى ذلك، مما يشكل "وحدة تنفيذ الإدارة الحرارية".
استهلاك أقل للطاقة واستجابة أسرع: محرك القيادة الأمثل ونظام التحكم.
تحكم تنبؤي ذكي: استنادًا إلى بيانات الملاحة والسحابة، فإنه يضبط حالة الصمام مقدمًا، مما يحقق تجربة سلسة من "الراحة عند الدخول، وجاهزية البطارية".

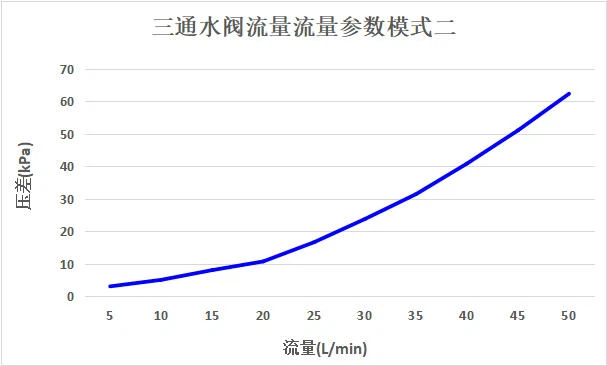

معلمات التدفق
