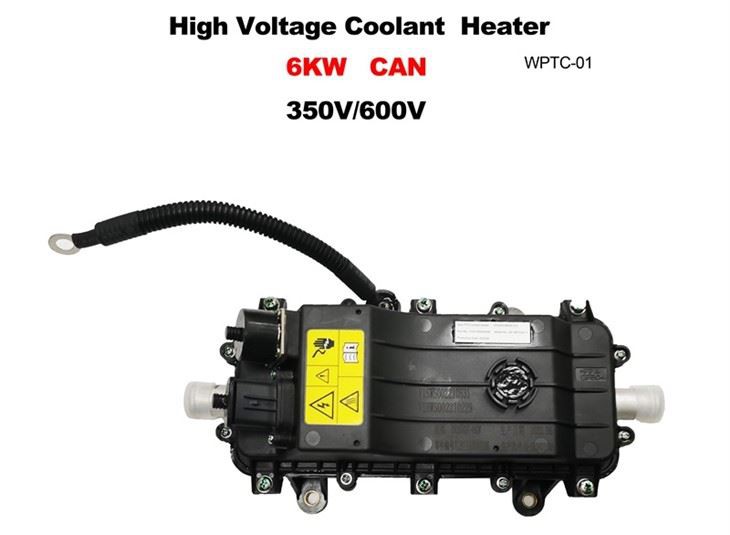

سخانات بطارية PTC ذات الجهد العالي
يستخدم سخان المبرد عالي الجهد بشكل أساسي لتسخين مقصورة الركاب ، وإزالة الصقيع وإزالة الضباب على النافذة ، أو التسخين المسبق لبطارية نظام الإدارة الحرارية للبطارية ، لتلبية اللوائح المقابلة ، والمتطلبات الوظيفية.
الوصف
سخانات بطارية PTC ذات الجهد العالي
وصف المنتج
يمكن أن توفر سخانات تسخين المياه PTC الحرارة لقمرة القيادة لمركبات الطاقة الجديدة وتفي بمعايير إزالة الصقيع وإزالة الضباب بشكل آمن. في الوقت نفسه ، يوفر الحرارة للآليات الأخرى (مثل البطاريات) التي تتطلب تنظيم درجة الحرارة في السيارة.
معلمة المنتج
| غرض | WPTC 01-1 | WPTC 01-2 |
| خرج التدفئة | 6kw @ 10L / دقيقة، تي _ بدرجة 40 | 6kw @ 10L / min ، T _ في 40 درجة |
| الفولطية المقدرة (VDC) | 350V | 600V |
| جهد العمل (VDC) | 250-450 | 450-750 |
| تحكم في الجهد المنخفض | 9-16 أو 18-32 V. | 9-16 أو 18-32 V. |
| إشارة التحكم | Cو | |
| البعد سخان | 232.3 * 98.3 * 97 ملم | 232.3 * 98.3 * 97 ملم |
| أبعاد التثبيت | 144*128*119 | 144*128*119 |
| البعد المشترك | φ25 ، 20 ملم | φ25 ، 20 ملم |
| موصل الجهد العالي | PL082X -6. 1-2. 5 ، PL082X -6. 1-4 (أمفينول): C10514N 1-04-1-2 (JonHon) | |
| موصلات الجهد المنخفض | A 02- ECC320Q60A 1- LVC -4 (أ) (وحدة محرك سوميتومو التكيفي) | |
| وزن السخان | ＜ 2.4 كجم | ＜ 2.4 كجم |
إطار التحكم في مكيف الهواء
① أكمل إدخال الأمر من خلال لوحة مكيف الهواء.
ترسل لوحة مكيف الهواء أوامر التشغيل الخاصة بالمستخدم إلى وحدة التحكم من خلال اتصال CAN أو ON / OFF PWM.
③ بعد أن تستقبل وحدة تحكم تسخين المياه PTC إشارة الأمر ، فإنها تقوم بتشغيل PTC في وضع PWM وفقًا لمتطلبات الطاقة.
وظيفة الحماية
1 حماية الجهد الزائد والجهد المنخفض
يمكن ضبط نطاق جهد العمل وفقًا لمتطلبات العملاء. إذا لم يكن السخان ضمن النطاق ، فلن يبدأ التشغيل أو يتم إيقاف تشغيله. إذا عاد إلى النطاق ، فسيتم إعادة تشغيله بهدوء إلى القيمة المحددة الحالية.
2 IGBT محرك الجهد الزائد وحماية الجهد المنخفض
عندما لا يكون جهد محرك IGBT ضمن نطاق العمل المحدد ، سيتم إيقاف تشغيل التسخين تمامًا ، ثم بدء التشغيل الناعم إلى القيمة المحددة الحالية بعد الاسترداد.
3 حماية اتصال الجهد المنخفض المضادة للانعكاس
اتصال عكسي منخفض الجهد لا يعمل.
4 حماية درجة حرارة الماء الخارج من درجة الحرارة الزائدة
عندما تتجاوز درجة حرارة الماء عند المخرج 105 درجة لمدة 3 ثوانٍ ، سيتم إيقاف التسخين على الفور.
5. حماية ماس كهربائى
أي دائرة كهربائية قصيرة PTC ، الطريق مغلق على الفور ، تكرار الكشف 5 مرات ، لا يزال قصر الدائرة ، الطريق قبل إعادة الطاقة لم يعد مفتوحًا للتدفئة.
6. حماية التيار الزائد
إذا استمرت الدائرة أكثر من ضعف التيار المقدر لـ 5S أثناء عملية التسخين ، فإن الدائرة تعتبر محملة بشكل زائد وسيتم إغلاقها وإعادة تشغيلها.
تحذير:
لا توجد قدرة مضادة للضغط المضاد للاتصال ، سيؤدي الضغط العالي المضاد للاتصال إلى تسخين مباشر خارج نطاق السيطرة ، وقد يؤدي الضغط العالي المضاد للاتصال إلى تلف PTC ، وقد يؤدي إلى أن السيارة بأكملها لا يمكن أن تكون مسبقًا -الشحن ولا يمكن أن يبدأ ، قد يسبب احتراق مقاومة الشحن المسبق!
رسم مفصل
ميزة
شهادة
طلب
