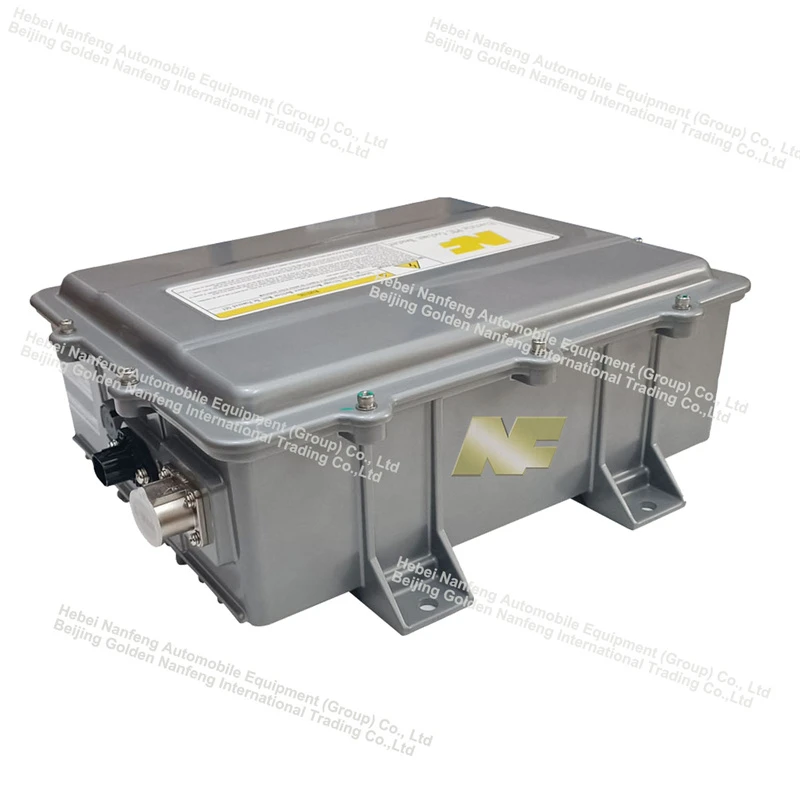

سخان مبرد عالي الجهد للحافلة الكهربائية بقدرة 30 كيلو واط
تقوم مجموعة Hebei Nanfeng بإنتاج السخانات لأكثر من 30 عامًا، وشركتنا هي أكبر مصنع لمعدات تسخين وتبريد السيارات في الصين والمورد المعين للمركبات العسكرية في الصين. وتشمل الأسواق الرئيسية المستهدفة السيارات الكهربائية: الإدارة الحرارية للبطاريات ووحدات التبريد HVAC. وفي الوقت نفسه، نحن نتعاون أيضًا مع Bosch، وقد تم الاعتراف بجودة منتجاتنا وخط الإنتاج الخاص بنا بشكل كبير من قبل Bosch.
الوصف
إذا كنت تبحث عن سخان المبرد عالي الجهد للحافلة الكهربائية بقدرة 30 كيلو واط، فمرحبًا بكم في بيع المنتج من مصنعنا بالجملة. باعتبارها واحدة من أبرز الشركات المصنعة والموردين في الصين، سوف نقدم لك أفضل الخدمات والتسليم السريع. الآن، تحقق من عرض الأسعار مع البائع لدينا.
سخان مبرد عالي الجهد للحافلة الكهربائية بقدرة 30 كيلو واط
وصف المنتجات
يستخدم هذا السخان الكهربائي PTC تقنية PTC، مما يلبي -متطلبات السلامة ذات الجهد العالي لمركبات الركاب ويتوافق أيضًا مع المتطلبات البيئية ذات الصلة بمكونات حجرة المحرك.
الغرض من السخان الكهربائي PTC هو استبدال كتلة المحرك كمصدر أساسي للحرارة، مما يعمل على تشغيل عنصر التسخين PTC لرفع درجة حرارته ثم تسخين الوسط في خط أنابيب التدوير الخاص بالنظام من خلال التبادل الحراري.
خصائص الأداء الرئيسية هي كما يلي:
هيكل مدمج، كثافة طاقة عالية، وتكيف مرن مع مساحة تركيب السيارة.
يعمل تصميم الختم الزائد على تحسين موثوقية النظام.
| نموذج | NF HVH-Q30 |
| الجهد المقنن | 600V |
| نطاق الجهد | 450-750V |
| القوة المقدرة | 30 كيلو واط |
| التدفق (لتر/ساعة) | ＞3000 |
| إشارة التحكم | يستطيع |
| مستوى الحماية | IP67 |
| وزن | 10.5 كجم |
| البعد المتصاعد | 162*305 مللي متر |
حجم المدخل والمخرج
مبادئ تصميم المنتجات
يتكون السخان الكهربائي WPTC من عنصر تسخين PTC ووحدة تحكم وأنابيب داخلية. يتم تركيب عنصر التسخين في خزان مياه مختلط مدمج، ويتدفق سائل التبريد عبر مشعب عالي الدقة- داخل الخزان لتحقيق امتصاص الحرارة والتدوير.
يتم تثبيت لوحة دائرة التحكم في مبيت الحقن -المقولب باستخدام براغي، ويتصل الموصل مباشرة بلوحة الدائرة. يظهر الرسم التخطيطي الكهربائي في الشكل 1 أدناه:
تقوم وحدة التحكم باختبار التيار والجهد لدائرة الجهد العالي-من خلال مقاومات التحويل ومقاومات أخذ العينات لتحقيق حماية التشغيل غير الطبيعية.
يتم تركيب كاتم الجهد العابر (TVS) عند مدخلات الطاقة ذات الجهد المنخفض- لمنع حدوث زيادات مفاجئة بشكل فعال. يوفر محول العزل عالي التردد-طاقة مساعدة على جانب الجهد العالي-. تقوم وحدات التحكم في الجهد العالي والمنخفض بالتواصل وتبادل المعلومات من خلال عازل رقمي. يتمتع مصدر الطاقة الإضافي للإدخال بحماية محدودة حاليًا. يتم استخدام مستشعرات درجة الحرارة NCT_A وNTC_B، الموجودة عند المدخل والمخرج على التوالي، لمراقبة درجة حرارة سائل التبريد في الوقت الفعلي وتوفير الحماية في الوقت المناسب عندما تكون درجة الحرارة مرتفعة جدًا.
التوصيل الكهربائي للمنتج
يوضح الشكل 5 أدناه تعريفات الدبوس لمكونات الجهد العالي والمنخفض -.
قابس الجهد العالي-في الموديل: PL082X-61-6
قابس طرفي لمجموعة الأسلاك-في الموديل: PL182X-61-6
قابس الجهد المنخفض-في الموديل: 6188-6227
نموذج تسخير الجهد المنخفض: 6189-7608
|
الجهد العالي |
1 |
تيار مستمر 600 فولت + |
|
2 |
DC600- |
|
|
A |
التعشيق الجهد العالي |
|
|
B |
التعشيق الجهد العالي |
|
|
LV |
1 |
العاصمة 24+ |
|
2 |
DC24- |
|
|
3 |
التعشيق الجهد العالي |
|
|
4 |
التعشيق الجهد العالي |
|
|
5 |
||
|
6 |
||
|
7 |
يمكن-ح |
|
|
8 |
كان-ل |
تفاصيل المنتجات
سلامة المنتجات
مبدأ سلامة المؤسسة العامة للاتصالات:
تملي الخصائص المتأصلة لعنصر PTC أنه مع زيادة درجة الحرارة، تزداد المقاومة، مما يقلل تلقائيًا من قوة التسخين القابلة للتحقيق. وهذا يضمن أنه حتى في أسوأ السيناريوهات-، فإن الحد الأقصى لدرجة الحرارة للنظام يقتصر على النطاق المسموح به للبيئة المحيطة.
كشف أخطاء العزل (المركبة):
يجب على العميل توصيل برغي التأريض بإطار السيارة.
يجب تركيب جهاز كشف العزل على السيارة للكشف عن عيوب العزل.
تطبيق المنتجات
