10kw PTC سخان المبرد عالي الجهد للمركبات الكهربائية

إذا كنت تبحث عن سخان المبرد ذو الجهد العالي ptc بقدرة 10 كيلو واط لـ ev، فمرحبًا بكم في بيع المنتج من مصنعنا بالجملة. باعتبارها واحدة من أبرز الشركات المصنعة والموردين في الصين، سوف نقدم لك أفضل الخدمات والتسليم السريع. الآن، تحقق من عرض الأسعار مع البائع لدينا.





إن سخان سائل التبريد عالي الجهد PTC بقدرة 10 كيلو وات للمركبات الكهربائية عبارة عن وحدة تسخين مدمجة تم تصميمها لتدفئة سائل التبريد في أنظمة الإدارة الحرارية للمركبات الكهربائية-مما يدعم التحكم السريع والدقيق في درجة الحرارة عبر البطارية والمقصورة وحلقات التدفئة الأخرى المعتمدة على سائل التبريد-.









غرض	SR03-17
قوة	10 كيلو واط (350 فولت تيار مستمر، 10 لتر/دقيقة، 0 درجة)
الجهد العالي	200 ~ 500 فولت تيار مستمر
الجهد المنخفض	9-16 فولت تيار مستمر
طريقة الاتصال	يستطيع
درجة IP	IP 6K9K وIP67
المبرد	50 (ماء) +50 (إيثيلين جلايكول)
طريقة التدفئة	PTC معامل درجة الحرارة الإيجابية الثرمستور









منحنى القوة

يوضح هذا المخطط خرج الطاقة الفعلي للسخان عبر ظروف تشغيل مختلفة، مع التحقق من وصول الوحدة إلى مخرجها المقدر بـ 10 كيلو واط ± 10% في ظل -التدفق العالمي الحقيقي وتغير درجة الحرارة - وليس فقط في ظل ظروف الاختبار المثالية في المختبر-.



منحنى مقاومة التدفق

يوضح هذا الرسم البياني انخفاض الضغط الذي يدخله المدفأة في حلقة سائل التبريد مع زيادة معدل التدفق.





1. برنامج اختبار DV الكامل، وليس مجرد ورقة مواصفات مصنفة

في NF، نقوم بالتحقق من صحة كل سخان من خلال برنامج شامل للتحقق من صحة التصميم يشمل اختبارات السلامة البيئية والحرارية والميكانيكية والكهربائية - بدءًا من رش الملح والاهتزاز وحتى اتصال الطاقة العكسي واختبار الدائرة المفتوحة/القصيرة-. الأرقام المقدرة في ورقة المواصفات تخبرك فقط بما يجب أن تفعله الوحدة؛ تؤكد اختباراتنا مدى صمودها فعليًا في ظل ظروف الضغط التي تخلقها عملية تشغيل المركبات الكهربائية الحقيقية.



2. التحكم الدقيق في الطاقة، وليس ثابتًا-تسخين الإخراج

بدلاً من التشغيل عند مستوى حرارة ثابت واحد، يستجيب السخان الخاص بنا لإشارة دورة تشغيل PWM -(0–100%) عبر ناقل CAN - مما يسمح للنظام المتصل بالاتصال بالضبط بإخراج الحرارة المطلوب في أي لحظة، مما يؤدي إلى تحسين كفاءة الطاقة ووقت الاستجابة الحرارية مقارنةً بسخانات الإخراج- الثابتة.



3. استعادة الحماية تلقائيًا وذاتيًا-.

يتم إقران كل وظيفة حماية قمنا بدمجها في - بدءًا من حماية الجهد والتيار الزائد وحتى IGBT والحماية الحرارية - بكل من حد التشغيل ونقطة الاسترداد التلقائية. يستأنف النظام التشغيل العادي من تلقاء نفسه بمجرد عودة الظروف إلى النطاق الآمن، دون الحاجة إلى إعادة ضبط يدوي للتقلبات الروتينية.



4. السيارات-درجة المتانة البيئية

نحن نقوم بتقييم سخاناتنا IP6K9K وIP67 ونتحقق من صحتها عبر -نطاق الاستخدام والتخزين من 40 درجة إلى 125 درجة، لذا فهي تعمل في نفس الظروف الصعبة التي يجب أن يتحملها باقي النظام الكهربائي للمركبة - وليس مكون تسخين للأغراض العامة المكيف للاستخدام في السيارات.



5. تصميم خفيف الوزن وواسع-يراعي المساحة

في NF، قمنا بتصميم هذه الوحدة بحيث تزن أقل من أو يساوي 3.1 كجم فقط، مع خيار دعامة تثبيت قابلة للتخصيص، بحيث تندمج في تخطيطات النظام الحراري الضيقة EV دون إضافة وزن ذي معنى إلى السيارة.

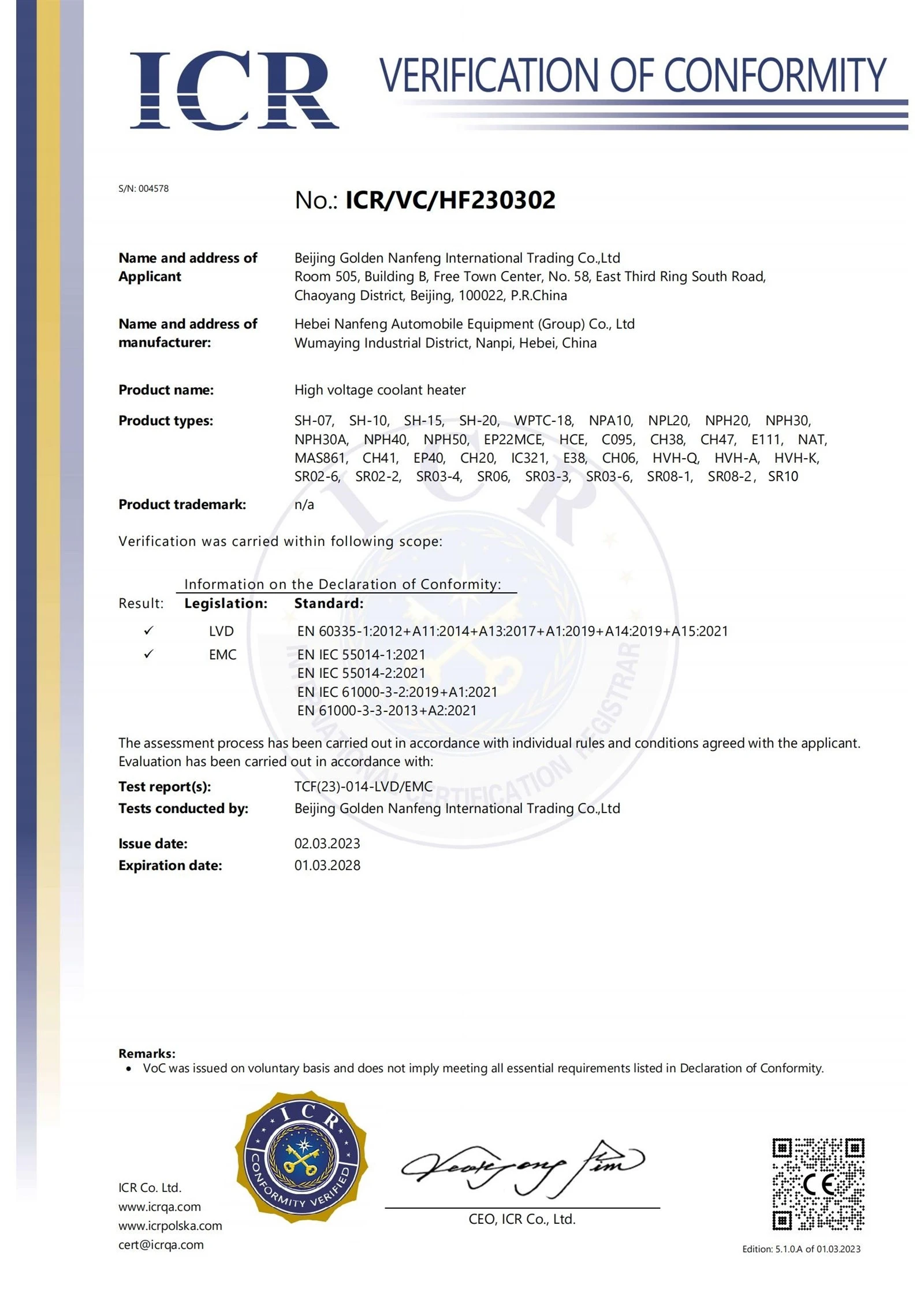

6. شهادة CE للامتثال للسوق الدولية

إن سخاناتنا حاصلة على شهادة CE، وتفي بمتطلبات المطابقة الأوروبية المعترف بها - مما يمنح المشترين الدوليين إشارة امتثال يمكن التحقق منها تتجاوز مطالباتنا الخاصة.





تم تصميم سخان سائل التبريد PTC بقدرة 10 كيلووات هذا للاستخدام في أنظمة الإدارة الحرارية القائمة على سائل تبريد المركبات الكهربائية-، مما يوفر تسخينًا سريعًا ودقيقًا أينما تتطلب منصة السيارة ذلك - مما يدعم الأداء المستقر والراحة عبر مجموعة من ظروف القيادة، بما في ذلك التشغيل في المناخ البارد-.





س1. ما هو انتاج الطاقة المقدرة لهذا السخان؟
توفر الوحدة 10 كيلو واط ± 10% من طاقة التسخين، مصنفة عند 650 فولت تيار مستمر مع تدفق سائل تبريد 20 لتر/دقيقة ودرجة حرارة مدخل 20 درجة.



س2. ما هو نطاق الجهد الذي يعمل عليه السخان؟
يعمل جانب الجهد العالي-من 350 إلى 900 فولت تيار مستمر، ويعمل جانب الجهد المنخفض-من 8 إلى 32 فولت تيارًا مباشرًا.



س3. كيف يتم التحكم في السخان؟
يتم التحكم في السخان عبر اتصال ناقل CAN (500 كيلوبت في الثانية)، حيث يستقبل إشارة دورة PWM (0–100%) لتنظيم خرج الطاقة بدقة بناءً على طلب النظام.



س 4. ما هو نطاق درجة حرارة التشغيل الذي يدعمه السخان؟
تعمل الوحدة بشكل موثوق من -40 درجة إلى 125 درجة لكل من ظروف الاستخدام والتخزين، مع نطاق درجة حرارة سائل التبريد من -40 درجة إلى 90 درجة.



س5. ما هو المبرد الذي يتوافق معه السخان؟
تم تصميم السخان لخليط سائل تبريد قياسي بنسبة 50% ماء / 50% إيثيلين جلايكول.



س6. ما هو مستوى الحماية الذي يتمتع به السخان ضد الغبار والماء؟
تم تصنيف الوحدة IP6K9K وIP67، وهي مناسبة لبيئات السيارات الصعبة.



س7. ما هي ميزات الحماية-المدمجة التي يتضمنها المدفأة؟
يشتمل السخان على طبقات متعددة من الحماية التلقائية - من الجهد الكهربي والتيار الزائد ودائرة IGBT القصيرة/المفتوحة- والحرارية ودرجة حرارة مدخل الماء وحماية أخطاء الاتصال CAN - مع الاسترداد التلقائي بمجرد عودة الظروف إلى نطاق آمن.



س8. هل السخان معتمد للأسواق العالمية؟
نعم، السخان حاصل على شهادة CE، ويلبي متطلبات المطابقة الأوروبية المعترف بها.



س9. هل خضع المنتج لاختبار الموثوقية؟
نعم. يتم التحقق من صحة كل وحدة من خلال برنامج اختبار شامل للتحقق من صحة التصميم (DV) يغطي اختبارات السلامة البيئية والحرارية والميكانيكية والكهربائية - بما في ذلك الاهتزاز، ورذاذ الملح، واختبار السقوط، واختبار تحمل الجهد العالي-، من بين أمور أخرى.
