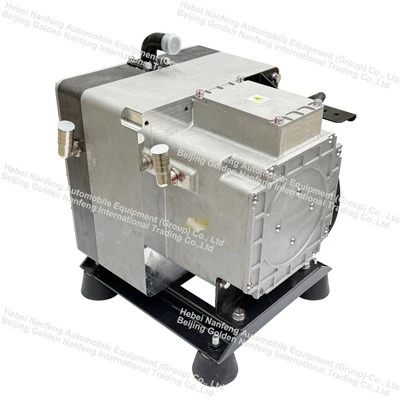

ضواغط الهواء التمريرية الخالية من الزيت-للشاحنات الكهربائية

إذا كنت تبحث عن ضواغط الهواء-الزيتية الخالية من الزيت للشاحنات الكهربائية، فمرحبًا بك في بيع المنتج بالجملة من مصنعنا. باعتبارها واحدة من أبرز الشركات المصنعة والموردين في الصين، سوف نقدم لك أفضل الخدمات والتسليم السريع. الآن، تحقق من عرض الأسعار مع البائع لدينا.



ضواغط الهواء الحلزونية الخالية من الزيت- للشاحنات الكهربائية







مبدأ العمل: كيفية تحقيق ضغط "خالٍ من الزيت"؟

يمكن تلخيص مبدأ العمل الأساسي لضاغط التمرير الحر-بالزيت على أنه "ربط بين التمريرات المتحركة والثابتة، والتغيير المستمر في الحجم". تتكون عملية عملها من ثلاث مراحل:



1. مرحلة السحب: يدخل الهواء من خلال منفذ السحب الموجود على الجانب الخارجي من اللفافة. يتوسع التجويف المغلق على شكل هلال - والذي يتكون من تشابك اللفائف المتحركة والثابتة تدريجيًا، مما يؤدي إلى سحب الهواء.



2. مرحلة الضغط: يتم تشغيل التمرير المتحرك بواسطة عمود غريب الأطوار، ويتأرجح حول مركز التمرير الثابت في حركة مستوية نصف قطرها صغير (حركة ثورية). لا يدور التمرير المتحرك نفسه (يتم التحكم فيه بواسطة آلية -مضادة للدوران)، مما يضمن أن يحافظ التمريران دائمًا على فرق طور قدره 180 درجة. مع تحرك التمرير المتحرك، يتناقص حجم التجويف المغلق بشكل مستمر، ويتم دفع الهواء تدريجيًا نحو المركز وضغطه.



3. مرحلة العادم: بمجرد ضغط الهواء إلى الضغط المقدر، يتم تفريغه بشكل مستمر من منفذ العادم الموجود في مركز اللولب الثابت. نظرًا لأن اللفائف تعمل بدون تلامس (فجوة صغيرة فقط)، لا يوجد احتكاك معدني-إلى-معدن داخل غرفة الضغط؛ لا حاجة لزيت التشحيم.







وسط الضغط	وسط الهواء
ضغط العمل	ضغط الشفط	الضغط الجوي
	ضغط التفريغ	0 ~ 12.5 ميجا باسكال
	نسبة القدرة إلى التدفق	أقل من أو يساوي 12 (بما في ذلك المحرك وجهاز التحكم)
درجة حرارة	درجة حرارة	-40 درجة ~+65 درجة
	درجة حرارة الشفط	-40 درجة ~+65 درجة
	درجة حرارة التفريغ	أقل من أو يساوي 90 درجة + درجة الحرارة المحيطة (تبريد الماء)









ضاغط الهواء-الزيتي الحر هو ضاغط ذو إزاحة موجبة. يتكون قلبه من قرصين متطابقين (أحدهما ثابت والآخر متحرك بشكل غريب الأطوار) يتشابكان معًا، كل منهما خارج الطور بمقدار 180 درجة. الميزة الأكثر أهمية هي عدم الحاجة إلى زيت تشحيم داخل غرفة الضغط، وبالتالي القضاء على التلوث الزيتي للهواء المضغوط.



معلومات فنية عن ضاغط الهواء الخالي من الزيت-نوع-التمرير



أسلوب الضاغط	زيت-ضاغط هواء حر التمرير
وسط الضغط	هواء
السرعة العادية	1800-3200 دورة في الدقيقة
جهد إمداد الطاقة	380VAC ثلاث-مرحلة
طريقة تبريد الضاغط	تبريد المياه القسري
وزن	44 كجم (بما في ذلك المحرك وجهاز التحكم)
صدَفَة	الطلاء الكهربائي على أجزاء الألومنيوم
طريقة التثبيت	اتصال الترباس
حجم التثبيت	الرسم 4 - موضع التركيب M10 والموصل المعدني المقاوم للماء للمحرك
البعد المخطط التفصيلي	334*300*354
حجم أنبوب الشفط الداخلي	القطر الخارجي Φ25
الحجم الداخلي لأنبوب العادم	Φ25 M22*1.5 تركيب الضغط
الضغط الهيدروليكي لسائل التبريد	<1 بار
معدل تدفق المبرد الخارجي	أكبر من أو يساوي 10 لتر/دقيقة
درجة حرارة مدخل المبرد	أقل من أو يساوي 65 درجة











السرعة (دورة في الدقيقة)	3200
التدفق المقدر (لتر / دقيقة)	أكبر من أو يساوي 480
الطاقة التطبيقية (كيلوواط)	أقل من أو يساوي 5.8 (بما في ذلك المحرك وجهاز التحكم)
نسبة القدرة إلى التدفق	أقل من أو يساوي 12 (بما في ذلك المحرك وجهاز التحكم)









السرعة (دورة في الدقيقة)	3200
مستوى الضوضاء، ديسيبل (أ)	أقل من أو يساوي 65





















قبل استكشاف الأخطاء وإصلاحها، يجب فصل مصدر الطاقة. قم دائمًا بفصل مصدر الطاقة الرئيسي وتحرير الضغط داخل ضاغط الهواء قبل إجراء أي إصلاحات أو صيانة.





لا يمكن فحص ضاغط الهواء إلا بعد أن يبرد إلى درجة حرارة يمكن لمسه باليد. لا تستخدم الماء البارد لتبريده مباشرة.





أنظمة خلايا الوقود الهيدروجينية: توفر هواءًا مضغوطًا نظيفًا وخاليًا من الزيت-لمجموعة خلايا الوقود، مما يمنع تسمم المحفز.

أنظمة السكك الحديدية: تستخدم في أنظمة فرامل القطارات والتعليق الهوائي.

القطارات السريعة-: توفر مصدرًا للهواء النظيف للمعدات الهوائية.
